一、概述
搓接裝置由搓煙輪和搓板組成，主要作用是使水松紙紙片包裹“組煙”，從而形成雙倍長度的濾嘴卷煙，是卷接機組中非常重要的功能部件，其結構對卷煙質量有很大的影響。由于搓接裝置需要經常進行維護和調整，搓接裝置的結構與維護狀態也對機組運行率有一定的影響。
HAUNI早期設計的卷接機組如PROTOS70、80、90S等機型，搓板位于相對于搓煙輪7點的位置，這種工作方式俗稱上搓，其搓板支座固定在一個連桿機構上，連桿機構又固定在一滑動座上，調整對位比較麻煩。機器運行時，易發生堵搓板的現象及故障。
二、改進方案
HAUNI后來設計的卷接機組，如PROTOS90E、1-8、2-2、M5、M8等機型，搓板位于相對于搓煙輪5點的位置，這種工作方式俗稱下搓，采用下搓方式的搓板裝置，其支座多方位可調，對位簡便，維護方便，由于5點位相對7點位減少了“組煙”的空置時間，減少了煙支夾沫，由于下搓較上搓更順滑，降低了煙支搓接時的堵塞，并且可根據用戶要求，在搓接鼓輪的6點位上增加剔除等功能。

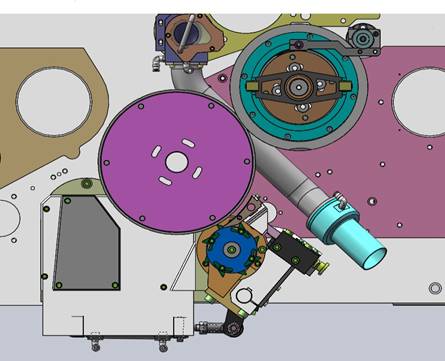

PROTOS70搓接裝置改進后的相關位置圖

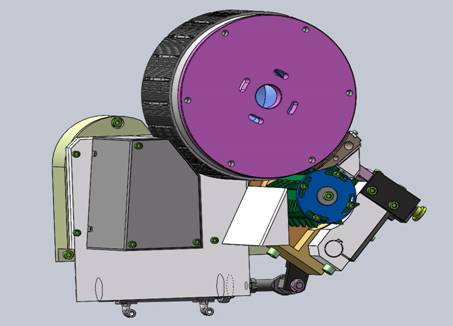

PROTOS70搓接裝置改進部件圖
上搓改進成下搓，可以直接利用90E卷接機組的一些現成零件件，如搓煙輪、搓煙輪氣閥、搓板及歸位輪等相關零件件，改進的難點是解決歸位輪的動力傳遞問題，可以采用如下設計方案：即重新設計一個傳動箱，將原來PROTOS70歸位輪的傳動引到改進后的位置。可采用同步帶傳動或齒輪傳動（本方案采用的是齒輪傳動方式，見下圖）。

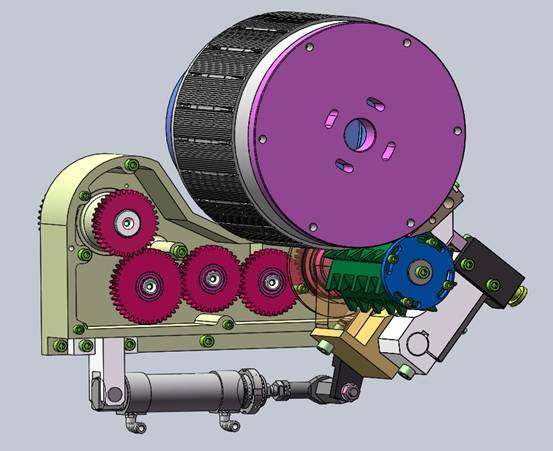

PROTOS70搓接裝置改進后的傳動位置圖
目前，我們這套設計方案采用的是模塊化的設計，及重新設計一整套歸位輪的傳動箱，利用機器上原有歸位輪的孔來定位，并用原來的螺孔來固定安裝（只需增加4個輔助固定的螺紋孔），可在拆除原有部件后快速安裝；剔除護罩內裝有3個快速電磁閥與搓煙輪氣閥上的3個剔除管接頭相連，由電器模塊控制3個電磁閥動作來完成在搓煙輪上剔除雙倍長煙支。（見下圖）

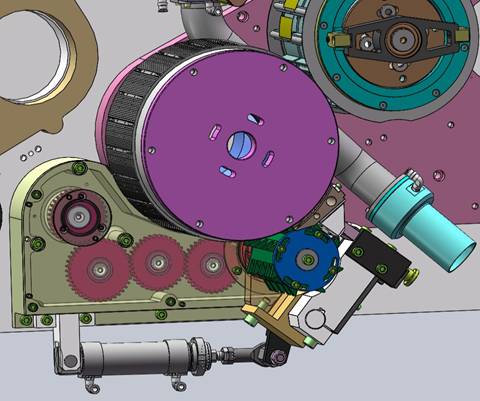

PROTOS70改進后的搓接裝置（拆除剔除護罩）

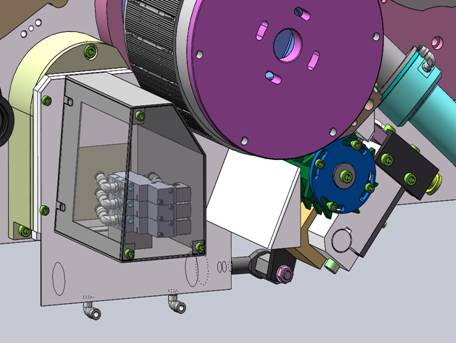

PROTOS70改進后的搓煙輪的剔除結構
PROTOS70卷接機組搓接裝置的改進，利用新型卷接機組的下搓技術，將原有上搓方式改成下搓，“組煙”搓接更加順滑，夾沫機會減少，更有利于煙支的搓接成型，同時增加了搓煙輪上的剔除功能，能夠保證設備在高速啟停時減少搓煙輪后面的鼓輪的堵煙，亂煙現象，有利于提高設備運行的穩定性。改進后的裝置，調整和維護更加便捷，所用的零配件與主流機型一致，經濟性好，對提高卷煙質量和提高設備運行率都有積極的作用。
三、貨物準備及現場改造周期
貨物準備周期：合同簽訂后兩個月
現場改造周期：兩個工作日
四、改造價格
